健康家居的人類工效學對辦公家具椅背的要求

來源標準號：GB/T 39223.3-2020

中文標準名稱：健康家居的人類工效學要求 第3部分：辦公桌椅

英文標準名稱：Ergonomic requirements for healthy home—Part 3: Office desks and chairs

標準狀態：現行

中國標準分類號（CCS）A25

國際標準分類號（ICS）13.180

發布日期2020-11-19

實施日期2021-06-01

1椅背下部空間

椅背應為人體骶骨下部突起提供空間,椅背下部接觸點以下應不向前凸起。

2腰部支撐面

腰部支撐面要求如下:

a)椅背上應設計的腰部支撐面。在座椅承受GB/T 10000中第50百分位男性體重的載荷時,支撐面高度范圍B(見圖6>應在座面上方170 mm~250 mm之間;

b)支撐面凸起點高度C₁(見圖1)為椅背在腰部接觸面凸起最前緣處到座面基準面的高度﹐C₁，應不小于210 mm;

c)支撐面深度C₂(見圖1)為支撐面凸起最前緣到椅背基準軸的垂直距離,當其不可調時,C₂應

在20 mm~40 mm之間;當其可調時,C₂設定調節范圍應在10 mm~50 mm之間。椅背基準軸為在椅背正中線上,上部接觸點UCP與下部接觸點LCP的連線。其中,上部接觸點指人坐在座椅上時,脊柱胸椎后凸處與椅背接觸點﹐即椅背正中線在座面基準面上方460 mm處。如果椅背上緣距座而基準面大于460 mm,將椅背上方凹型接觸面的最后緣稱為上部接觸點。

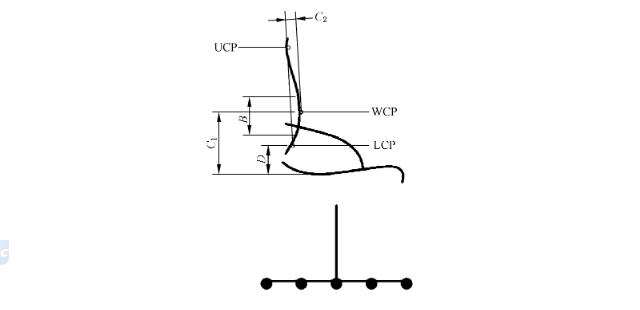

圖1

說明;

UCP—上部接觸點﹔

WCP—支撐面凸起點;

LCP—下部接觸點﹔

C₁—支撐面凸起點高度﹔

C₂—支撐面深度;

B—支撐面高度范圍;

D—下部接觸點高度。

3有效椅背寬

有效椅背寬應不小于360 mm。

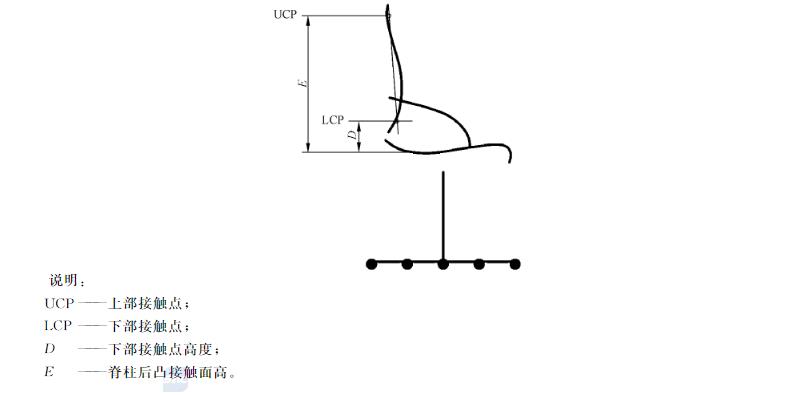

4脊柱后凸接觸面

在座椅承受GB/T 10000中第50百分位男性體重的載荷時,脊柱后凸接觸面的最后緣距座面的高度E(見圖2)應在460 mm~550 mm之間。

圖2

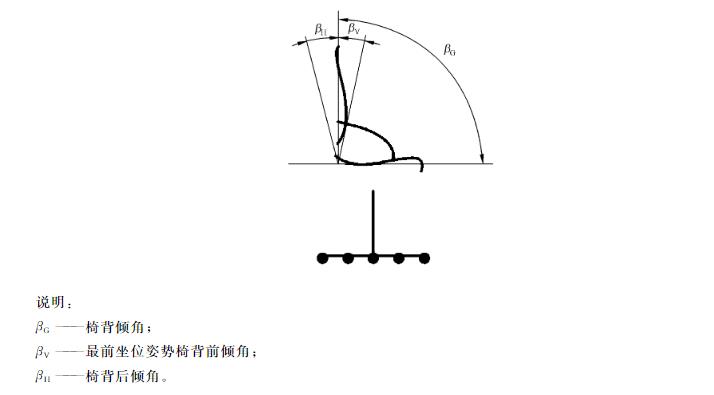

5―椅背傾斜

座面和椅背間的夾角可調時,椅背基準軸與座面基準面的最小夾角βG(見圖3)應不小于80°﹔座椅椅背和座面未發生傾斜時的原始狀態下﹐βG應為90°~95°。當人體從最前坐位姿勢變?yōu)樽詈笞蛔藙?shì)時,椅背傾斜角度變化(|β_V|＋|β_H|)見圖3,應至少達到15°。

圖3

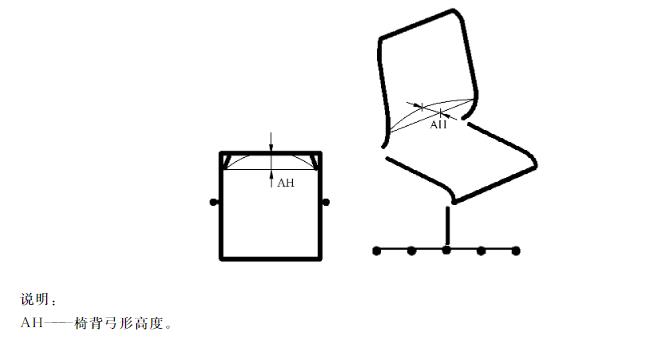

6椅背弓形高度

腰部支撐處應有向內凹陷的弓形設計,弓形向內凹陷的最大高度AH(見圖4)應在15 mm~30 mm之間。

圖4
